מבוא למוצר

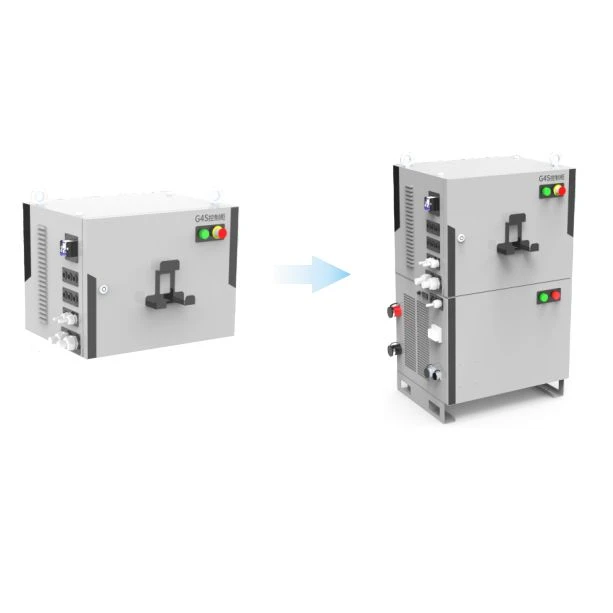

ה-CRP-G4S הוא ארון בקרה חשמלי מסדרת Welding Pro שתוכנן במיוחד עבור מערכות רובוט ריתוך. כארון קומפקטי ליישומי רובוט ריתוך, הוא משלב את אספקת החשמל והארון החשמלי לריתוך ליחידה אחת, וכתוצאה מכך לחסכון בשטח- וטביעת רגל קטנה. הוא תומך במתח כניסה חד-פאזי של 220V לשילוב מהיר בקווי ייצור, בעוד ש-UPS מובנה (אל פסק) מבטיח שחזור מערכת לאחר הפסקת חשמל. עיצוב צינור האוויר העצמאי שלו מונע ביעילות חדירת אבק, ומבטיח פעולה יציבה-לטווח ארוך. זה הופך אותו לאידיאלי עבור יישומים תעשייתיים הדורשים גם יעילות שטח וגם יציבות, כגון ריתוך חלקי רכב וייצור מבנה פלדה.
תכונות המוצר
● עיצוב משולב
אספקת החשמל לריתוך וארון הבקרה החשמלי משולבים מאוד בעיצוב קומפקטי, מצמצמים משמעותית את טביעת הרגל של הציוד ומייעל את פריסת קו הייצור.
● גישת חשמל נוחה
תמיכה במתח כניסה חד-פאזי של 220V תואם לרוב סביבות החשמל התעשייתיות, מפשט את תהליך החיבור ומפחית את מורכבות ההתקנה.
● רציפות הפסקת חשמל
UPS-מובנה שומרת על פעולת המערכת לתקופה קצרה במהלך הפסקת חשמל ומחדשת אוטומטית את הריתוך עם שחזור החשמל, וממזערת הפסקות ייצור ואובדן.
● יעיל לאבק-פיזור חום
עיצוב תעלות האוויר העצמאי מבודד אבק ומקורות חום, מבטיח פנים נקי של ארון הבקרה, משפר את יעילות פיזור החום ומשפר את יציבות הציוד לטווח ארוך-.
תכונות פונקציה
- ארון חשמל סדרת ריתוך פרו.
- העיצוב המשולב של ארון החשמל ומכונת הריתוך כולל מבנה קומפקטי וטביעת רגל קטנה.
- ספק כוח קלט חד - 220V, נוח לגישה מהירה.
- מובנה - ב-UPS, תומך בהתחדשות חשמל לאחר הפסקה.
- צינור אוויר עצמאי, מונע כניסת אבק, מבטיח יציבות - לטווח ארוך.

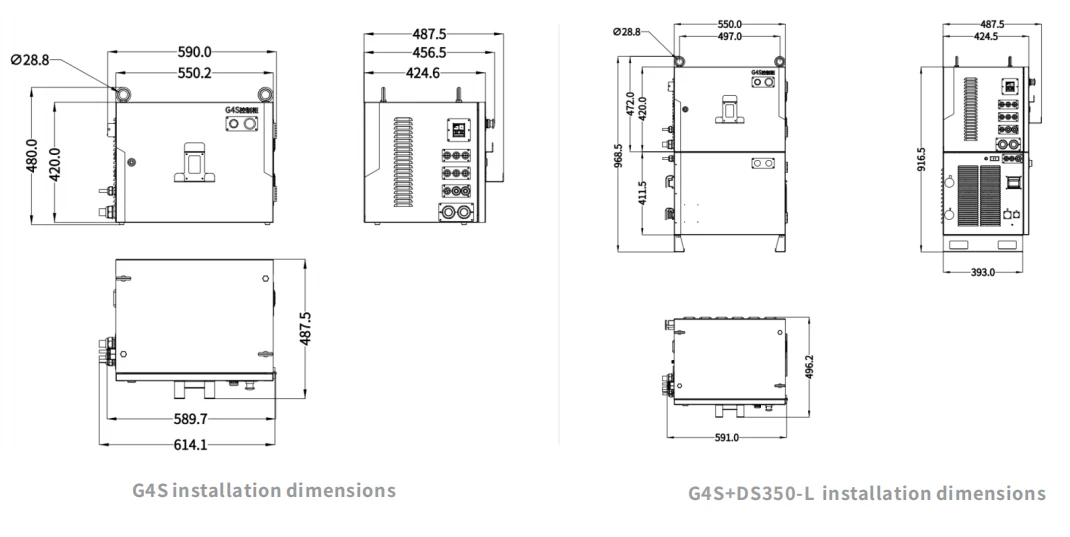

שרטוט מידות ארון
אינדקס טכני של ארון G4S
|
דֶגֶם |
CRP - G4S - CD60 - CRX8 |
|
מַפגִין |
תליון הוראה, לחצן עצירת חירום, מתג בחירת מצב, מתג בטיחות, מקלדת + מסך מגע |
|
גודל ומשקל |
156 (רוחב) X310 (גובה) X50 (עבה) מ"מ, 0.88 ק"ג |
|
מבנה מגן |
IP 54 |
|
שיטת קירור - |
קירור מאולץ |
|
פרמטר סביבתי |
טמפרטורת אחסון: - 10 - 65 מעלות |
|
מתח אספקת החשמל |
חד פאזי AC220V ±10%, 50/60Hz |
|
כבל קשירה |
תקן קו החשמל הוא 3 מ', ותקן קו החיבור הוא 5 מ'. |
|
נְחִיתָה |
חייב להיות הארקה מגן (PE) |
|
תצורת מערכת |
תדר ראשי: תדר ראשי 500MHz, זיכרון: 256M DDR SDRAM, דיסק קשיח: 2GSSD, UPS: 3S |
|
ממשק חומרה |
ממשק קלט/פלט דיגיטלי, 23 - כניסת NPN/23 - מוצא, מתח מוצא 24V, זרם 8 - מוצא ממסר 3A, זרם טרנזיסטור 16 - 200mA. |
|
בטיחות רובוט |
עצירת חירום בלוח, עצירת חירום חיצונית, נגד התנגשות -, סרוו STO |
|
תקן בדיקת EMC |
IEC61000 - 6 - 2:2016 |
|
פּרוֹטוֹקוֹל |
ModbusRTU, ModbusTCP |
|
מצב פעולה |
ללמד, לשכפל, להרחיק |
|
מערכת הדרכה |
תנועה, היגיון, מלאכה, פעולה |
|
מערכת קואורדינטות |
קואורדינטות משותפות, קואורדינטות מלבניות, קואורדינטות משתמש, קואורדינטות כלי וקואורדינטות בסיס |
|
פונקציית תוכנה |
ריתוך יסוד |
|
אַחֵר |
מובנה - ב-PLC, כיבוי - וחידוש, ממשק מקודד, תוכנה ויזואלית (אופציונלי) |
|
מספר פיר הבקרה |
ציר 6 + 2 (ציר רגיל 6, ציר חיצוני אופציונלי) |
שאלות נפוצות
ש: מה בדיוק אומר ה"עיצוב המשולב" של ה-CRP-G4S? מה היתרונות שלו?
ת: עיצוב זה משלב את מקור כוח הריתוך וארון הבקרה החשמלי ליחידה אחת. העיצוב הקומפקטי מפחית את הכבלים החיצוניים ואת טביעת הרגל, מה שהופך אותו לאידיאלי עבור ריתוך קווים עם שטח מוגבל תוך שהוא מפשט את ההתקנה והתחזוקה.
ש: האם הספק הכניסה החד-פאזי של 220V מתאים לסביבות תעשייתיות בחו"ל?
ת: כן,-חד פאזי 220V הוא תקן מתח תעשייתי אוניברסלי, תואם לרשתות חשמל ברוב האזורים, ומאפשר פריסה ושילוב מהירים ברחבי העולם.
ש: איך פונקציית UPS המובנית- מטפלת בהפסקות חשמל פתאומיות?
ת: במקרה של הפסקת חשמל פתאומית, UPS יכול לספק חשמל זמני למערכת, ולמנוע אובדן נתונים. לאחר החזרת החשמל, הרובוט יכול לחזור אוטומטית לנקודת ההפרעה המקורית שלו ולחדש את הפעולות, תוך מזעור הפרעות בייצור.
ש: כיצד עיצוב צינור האוויר העצמאי משפר את יציבות הציוד?
ת: על ידי בידוד אבק ממרכיבים המייצרים-חום, הצטברות אבק מונעת ממנו להשפיע על פיזור החום ועל יציבות המעגל. זה הופך אותו למתאים במיוחד לסביבות קשות, מאובקות וטמפרטורות גבוהות- כגון ריתוך, הארכת חיי הציוד.
ש: האם ה-CRP-G4S מתאים לרובוטים שיתופיים או לטיפול ברובוטים?
ת: ארון חשמל זה מותאם לרובוטים לריתוך, אך המבנה הקומפקטי והביצועים היציבים שלו עשויים להתאים גם לרובוטים משותפים או תרחישי טיפול. יש להעריך את התאימות בהתבסס על צרכים ספציפיים.
